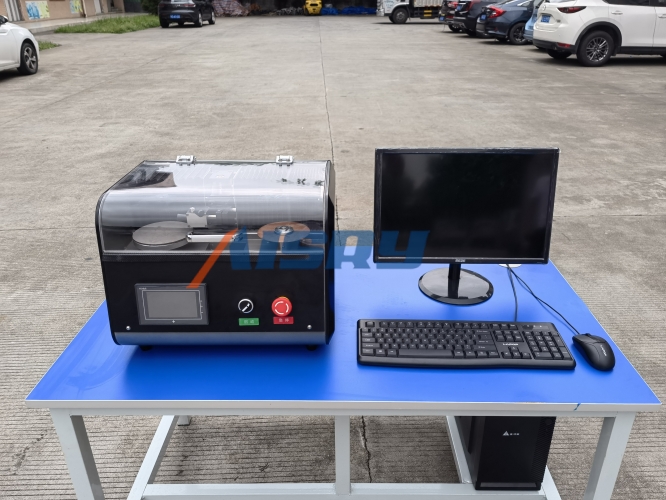

全自動端子截面分析儀是針對線束行業品質檢驗研發的精密檢測設備，通過集成切割、研磨、腐蝕清洗、圖像采集與分析功能，實現端子截面制備與質量評估的全自動化流程。其核心定義可從以下維度展開：

一、功能定位：端子壓接質量的“全流程檢測專家”

1、截面制備自動化

切割與研磨一體：采用專利技術，將傳統分體式切割、研磨設備整合為單臺設備，通過高精度夾具固定端子后，自動完成從粗切到精拋的全流程，確保截面平整度誤差≤0.01mm，避免人工操作導致的二次損傷。

無損處理技術：通過超薄切割片（厚度0.5mm）和微調研磨臺（推送速度可調），實現端子內部結構的無損制備，支持0.01mm級精密切割，滿足航空航天、汽車電子等高可靠性領域的需求。

2、圖像分析智能化

顯微成像系統：集成20-500倍可調光學顯微鏡與500萬像素工業相機，支持實時動態觀察與高清圖像采集，可清晰顯示AWG30（直徑0.05mm）以下極細導線的截面結構。

參數自動測量：配套軟件可一鍵分析壓接高度（C/H）、壓接寬度（C/W）、填充率、壓縮比等關鍵參數，測量精度達1-2μm，數據可直接導出至Excel生成檢測報告。

二、技術架構：模塊化設計與效率協同

1、硬件系統

切割研磨單元：配備3000rpm高速切割電機與1500rpm精研電機，支持0.05-107mm2電線檢測范圍（選購設備可擴展至300mm2），切割研磨時間縮短至2-3分鐘。

腐蝕清洗模塊：采用5秒液體清洗技術，快速去除端子表面氧化層，避免傳統樹脂凝固法（需數小時）的繁瑣流程。

自動化轉移系統：通過日本米思米滾珠絲桿傳動，實現夾具在切割臺與研磨臺間的精準位移（精度±0.01mm），確保流程無縫銜接。

2、軟件系統

智能分析算法：內置USCAR-21、QC/T29106-2004等國際標準數據庫，可自動比對檢測數據并生成合規性報告，支持中英文界面與學習模式（看圖操作）。

云端數據管理：檢測數據可實時上傳至云端，支持多終端訪問與歷史數據追溯，滿足汽車行業IATF 16949質量管理體系要求。

三、應用價值：效率與質量的雙重升

1、檢測效率

單樣本處理時間：從傳統樹脂凝固法的數小時縮短至3-5分鐘（雙夾具模式下效率翻倍），單臺設備日檢測量可達200-300個端子。

操作便捷性：采用人體工學設計，操作人員僅需固定端子并啟動設備，全程無需人工干預，降對熟練工的依賴。

2、質量控制強化

缺陷檢出率：通過高清成像與智能分析，可識別0.01mm級裂紋、氣孔等內部缺陷，缺陷檢出率升至99.5%以上。

工藝優化支持：提供壓接參數與質量數據的關聯分析，幫助企業優化模具設計與壓接工藝，減少試制成本30%以上。

四、典型應用場景

汽車電子：檢測高壓連接器、電池包端子的壓接質量，確保新能源汽車電氣系統安全性。

航空航天：分析飛機線束端子的氣密性與導電性，滿足適航認證要求。

消費電子：驗證手機、電腦等精密設備中微型端子的可靠性，升產品良率。

全自動端子截面分析儀通過集成化、自動化與智能化技術，重新定義了端子壓接質量的檢測標準，成為線束行業從“人工目檢”向“數字質檢”轉型的關鍵工具。其核心價值不僅在于效率與精度的升，更在于為高可靠性領域提供了可追溯、可量化的質量控制解決方案。
